StrainBUSter

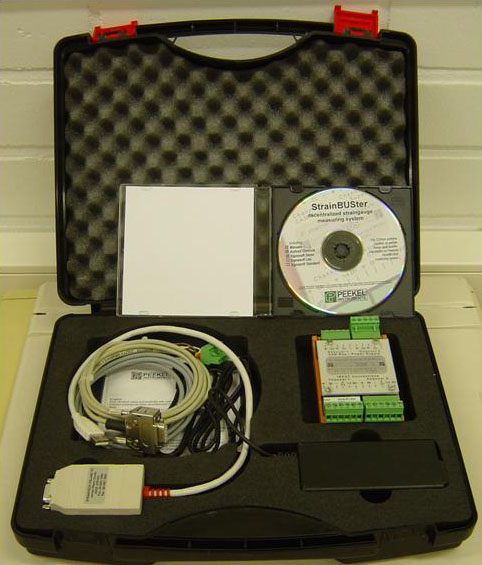

StrainBUSter on CAN-väylällä liitettävä 2-kanavainen mittausmoduli, joka kytketään tietokoneeseen USB-, printteriportti- tai PCI-sovittimella. StrainBUSterilla voidaan mitata kaikkia venymäliuskakytkentöjä, potentiometrejä, jännitettä ja lämpötiloja PT100:lla. StrainBUSterissa on 18-bittinen A/D-muunnin, jonka näytteenotto on maksimissaan 100 näytettä/s/kanava (kaista DC-20 Hz/kanava). Modulit voidaan sijoittaa hajalleen mittapisteiden lähelle jolloin tarvitaan vain lyhyet anturikaapelit, jotka minimoivat johdotustarpeen ja mm. ympäristöstä aiheutuvat häiriöt. Modulit kytketään toisiinsa yhdellä väyläkaapelilla. Väyläkaapelissa kulkee vain 2 signaalijohdinta ja moduleiden jännitesyöttöjohtimet (2 kpl). Väyläkaapelin pituus voi olla maksimissaan jopa 5 km, joka mahdollistaa laajojenkin mittausjärjestelmien toteuttamisen pienellä kaapeloinnilla. Systeemin voi aloittaa vaikka yhdestä 2-kanavaisesta yksiköstä ja kasvattaa sitä tarpeen mukaan lisäämällä moduleita väylän jatkeeksi. Modulin mukana toimitetaan konfigurointiohjelma ja ActiveX-komponentit. Konfigurointiohjelmalla voidaan tehdä modulien mittausasetukset ja tallettaa mittausdataa tekstitiedostoon. ActiveX-liitynnällä mittaustiedon voi siirtää kaikkiin ActiveX-liityntää tukeviin ohjelmiin. Esim. yksinkertaisissa sovelluksissa voidaan käyttää Exceliä tiedonkeruuseen. Erikseen on tilattavissa Signasoft Light, joissa konfiguroinnin lisäksi voidaan seurata mittasignaaleja numeerisesti ja graafisesti sekä tallettaa mittausdataa ja muuntaa halutulta väliltä ASCII-muotoon.

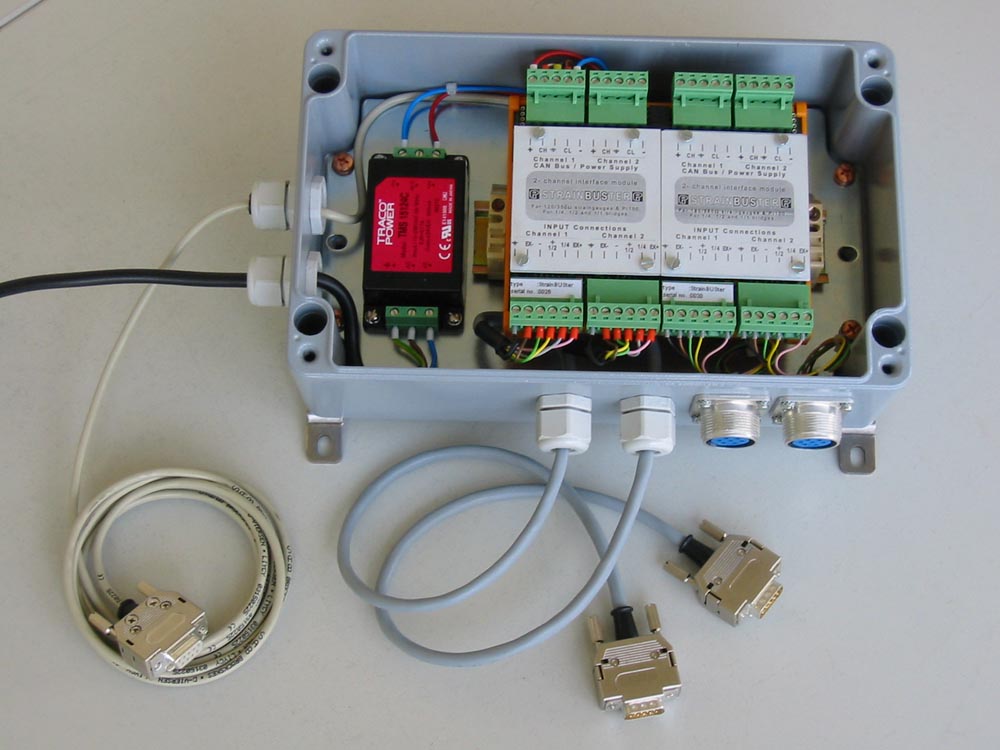

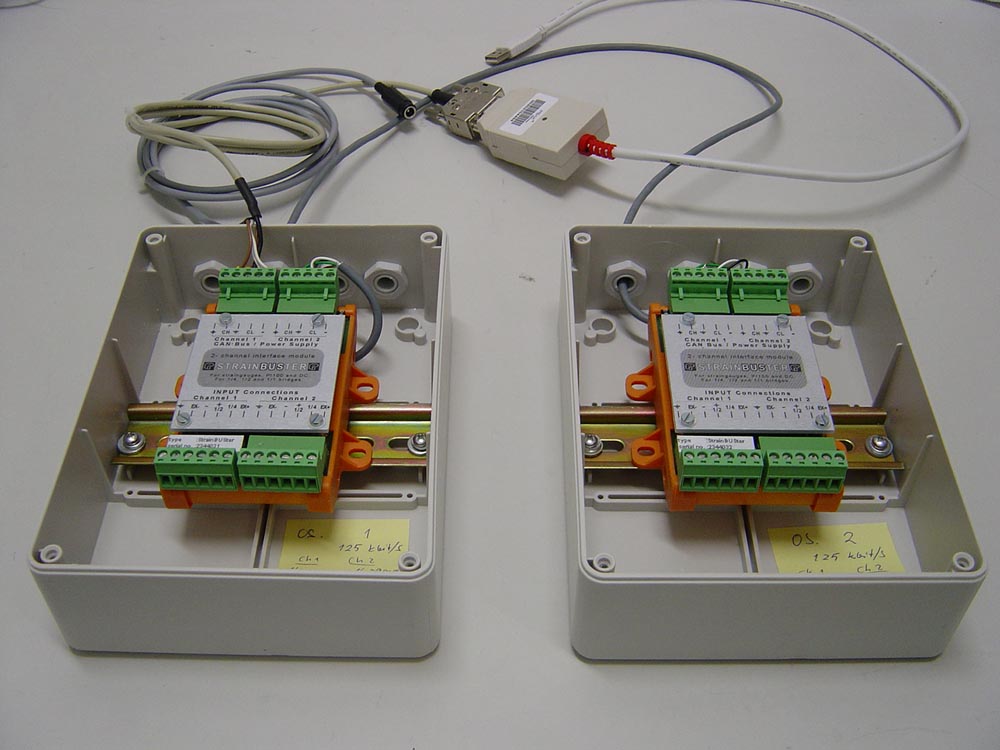

StrainBUSterit voidaan koteloida asennuspaikan olosuhteiden vaatimiin koteloihin yksittäin tai useampia samaan koteloon.
|
|
